S'WERVE

Julia Bächi
S'WERVE

Ein Basketballrollstuhl mit innovativem Lenksystem

Im Gegensatz zu gängigen Modellen, können Personen mit eingeschränkter Arm- und Handfunktion «S'WERVE» über Gewichtsverlagerung steuern und einhändig bedienen. «S'WERVE» lässt Mensch und Rollstuhl so miteinander verschmelzen, dass sich durch das Prinzip «Lenken durch Schwenken» ungeahnte sportliche Möglichkeiten im Rollstuhlbasketball erschliessen.

Dokumentation

Die Funktionsweise

Die Steuerachse stellt sich in Lenkrichtung durch eine seitliche Verlagerung des Körpergewichtes.

Die Carbonsitzschale und die Aluminiumgussteile sind Kernelemente der Gestaltung. Sie werden in der Herstellung individuell auf die Basketballer:innen angepasst.

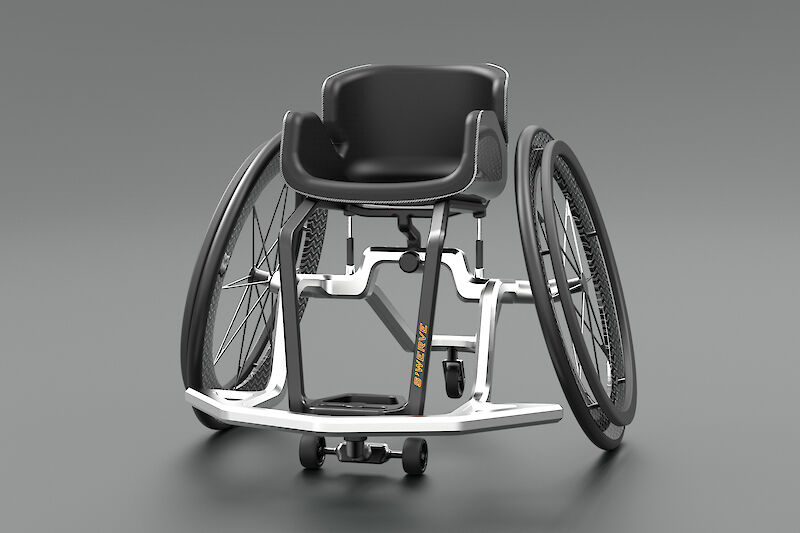

Zwei konstruktive Einheiten: 1. Boxrahmen, Antriebsräder, Kippstütze mit einem Rad hinten; 2. integrierte Steuerachse, Sitz, Fussablage
Zwei konstruktive Einheiten: 1. Boxrahmen, Antriebsräder, Kippstütze mit einem Rad hinten; 2. integrierte Steuerachse, Sitz, Fussablage

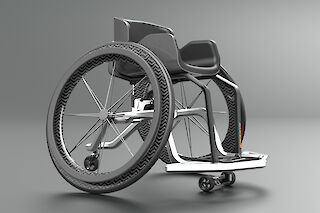

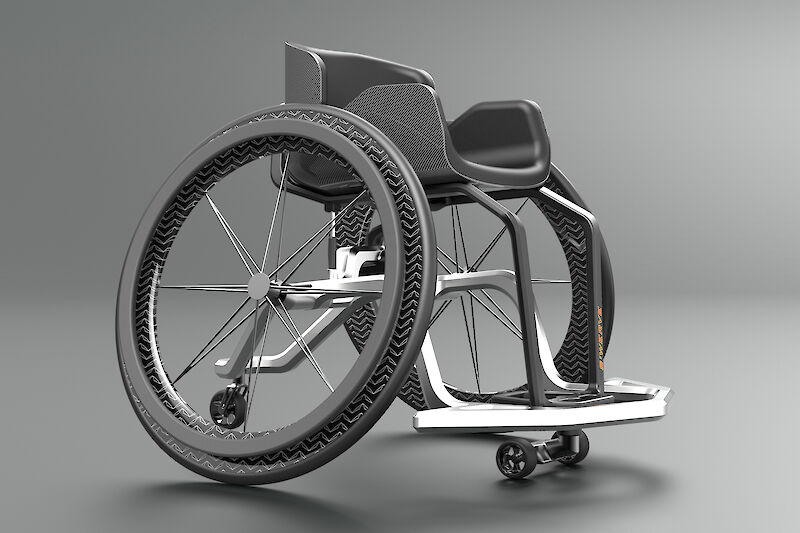

Der starke Radsturz sorgt für Stabilität und Wendigkeit.
Der starke Radsturz sorgt für Stabilität und Wendigkeit.

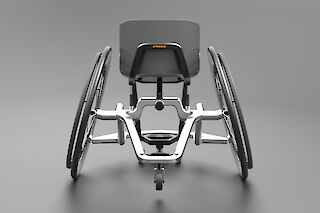

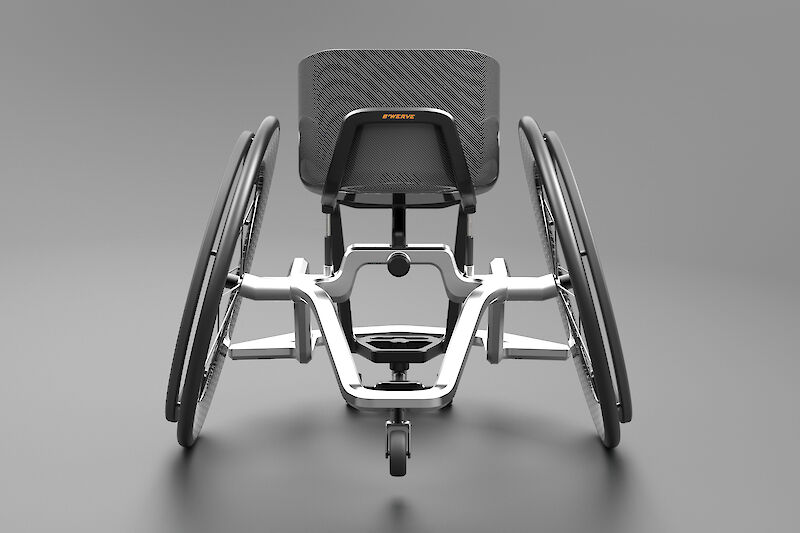

Boxrahmen hinten mit integriertem Rad, als Kippschutz bei rasanten Rücklehn-Manövern
Boxrahmen hinten mit integriertem Rad, als Kippschutz bei rasanten Rücklehn-Manövern

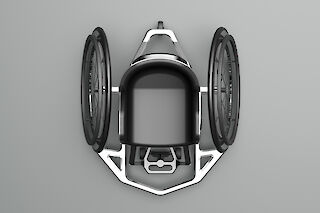

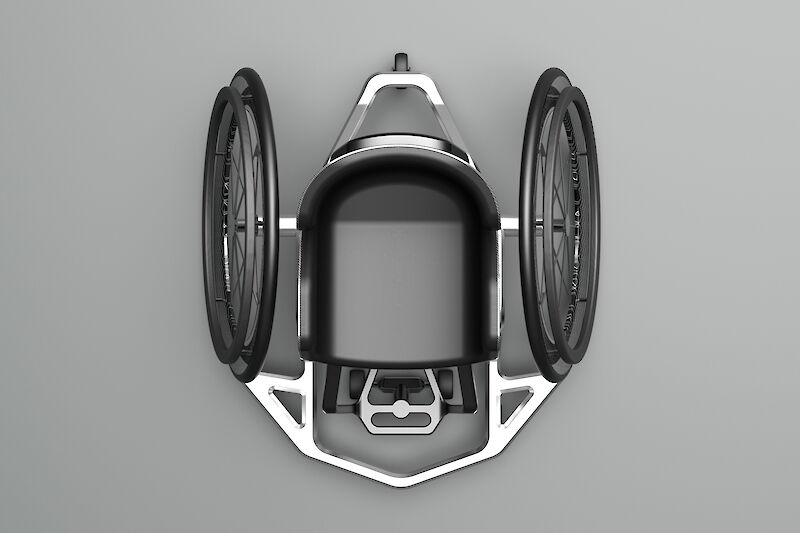

Die Gestaltung basiert auf einer geometrischen Formensprache, gut erkennbar von oben in der Aufsicht.
Die Gestaltung basiert auf einer geometrischen Formensprache, gut erkennbar von oben in der Aufsicht.

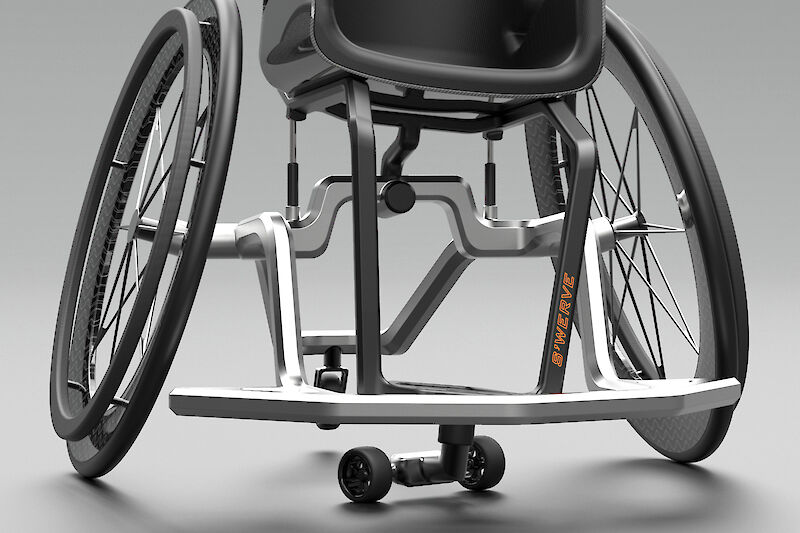

Lenkbewegung: Steuerachse mit den beiden kleinen Lenkrädern, dreht sich bei Neigung des Sitzes
Lenkbewegung: Steuerachse mit den beiden kleinen Lenkrädern, dreht sich bei Neigung des Sitzes

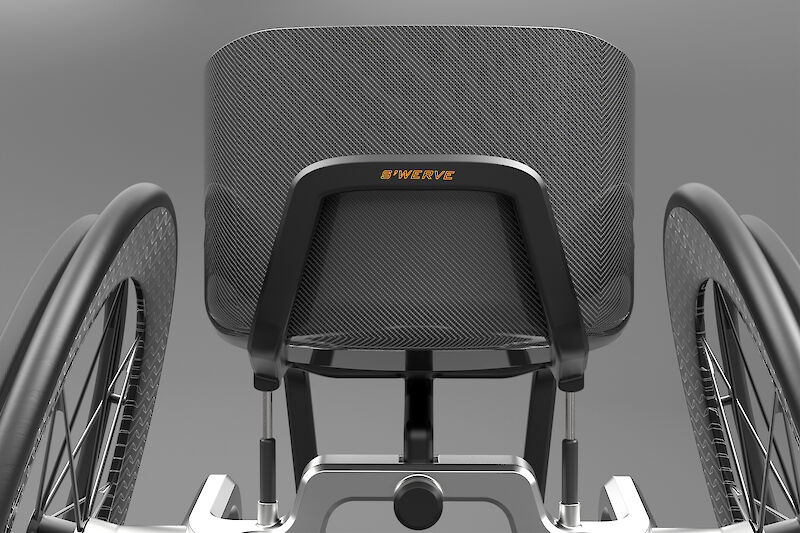

Die beiden Tandem-Gasdruckfedern, für eine kontrollierte Schwenkbewegung bei der Sitzneigung
Die beiden Tandem-Gasdruckfedern, für eine kontrollierte Schwenkbewegung bei der Sitzneigung

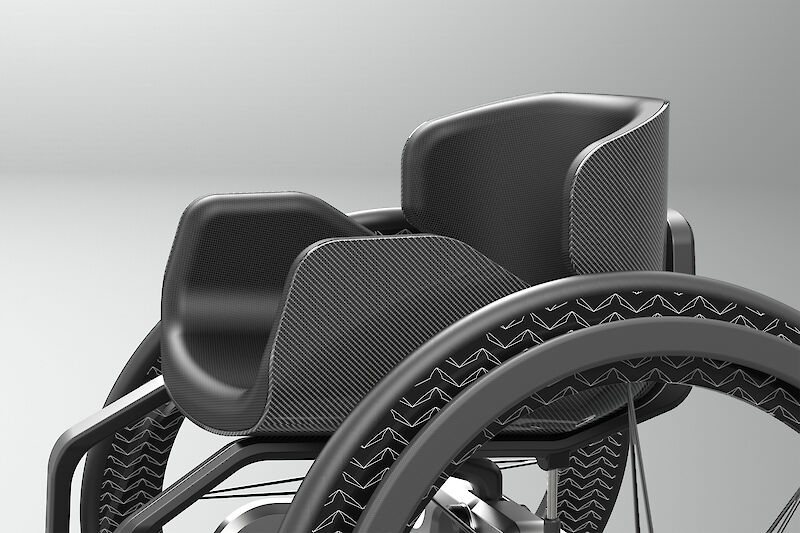

Hochgezogene Sitzschale als Radschutz, Greifreifen mit griffigem perforiertem Gummi
Hochgezogene Sitzschale als Radschutz, Greifreifen mit griffigem perforiertem Gummi

Test des Funktionsmodells

Zwei Testdurchläufe mit dem Funktionsmodell aus Holz
